M12 3 kerneklassificeret vandtæt stik IP68
Dongguan Hejiaxin Technology Co., Ltd. er en af de førende producenter og leverandører af m12 3 kernebedømt vandtæt stik ip68 i Kina. Du er velkommen til at engros varige produkter fremstillet i Kina her og få prisliste fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og konkurrencedygtig pris.
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Spændingsværdi |
AC250V |
|
Nuværende R ating |
Mindre end eller lig med 6A |
|
Tider af stik |
1500 |
|
Max kabel OD |
Mindre end eller lig med 6,0 mm |
|
Kredsløbsstruktur |
Parallel |
|
Kontakt modstand |
10mΩ |
|
Isoleringsstruktur |
500MΩatDC500V |
|
Spændingsudholdenhed ved stuetemperatur |
1,5 KV |
|
Temperaturvurdering |
-20 grader ~+85 grader |
|
Vandtæt niveau |
IP67 |
Materiale specifikationer
|
Parameter |
Specifikation |
|
tråd materiale |
PVC, gummi |
|
Jack materiale |
PVC |
|
Pin materiale |
Nikkel-belagt messing |
|
Tætningsring |
Gummi |
Produktteknisk tegning
Måltegningen giver vigtige mekaniske data pr. vedhæftet CAD-udtræk. Hanstik samlet længde 41,5 mm, matchende gevindlængde 10,0 mm, kabelgennemføringsgevindlængde 6,0 mm, med en tætningsforskruningslængde på 14,5 mm. Hunstiks samlet længde 42,0 mm, gevinddybde 10,0 mm, kabelindgangsgevind 14,0 mm, gevindlængde på monteringssiden 15,0 mm, med en 8,6 mm tætningskompressionszone. Begge bruger M12×1.0 matchende gevind; tolerancer iht. ISO 2768‑m. De dobbelte O-ringspositioner er angivet til IP68-verifikation. PDF/DWG tilgængelig for CAD-integration. Bekræft tætningskompression og tæthed inden for nedsænkning.
Produktdetaljer

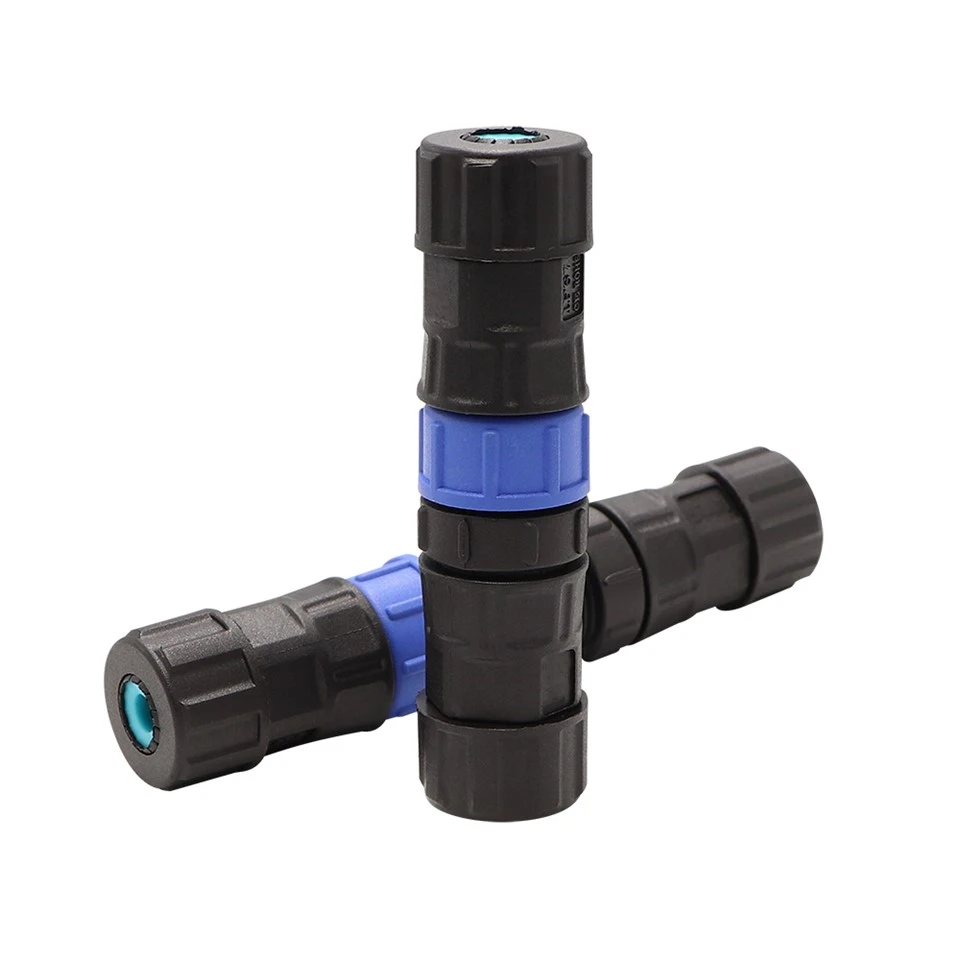

3-benet han og hun
Dette sammensatte foto viser de 3-benede han- og hunstik i både lodret og vandret retning. De sorte PVC-huse er konsistente hele vejen igennem, med den matchende grænsefladering støbt i blåt - en visuel indikator for hurtig identifikation af IP68-forseglingsklassen. De tre nikkelbelagte messingkontakter (1,0 mm stifter) er synlige i hanfladen. Den blå ring adskiller denne serie fra standard IP67-versioner og signalerer forbedret nedsænkningsevne. Brug dette billede til positiv visuel identifikation før installation i undervands- eller miljøer med høj luftfugtighed.

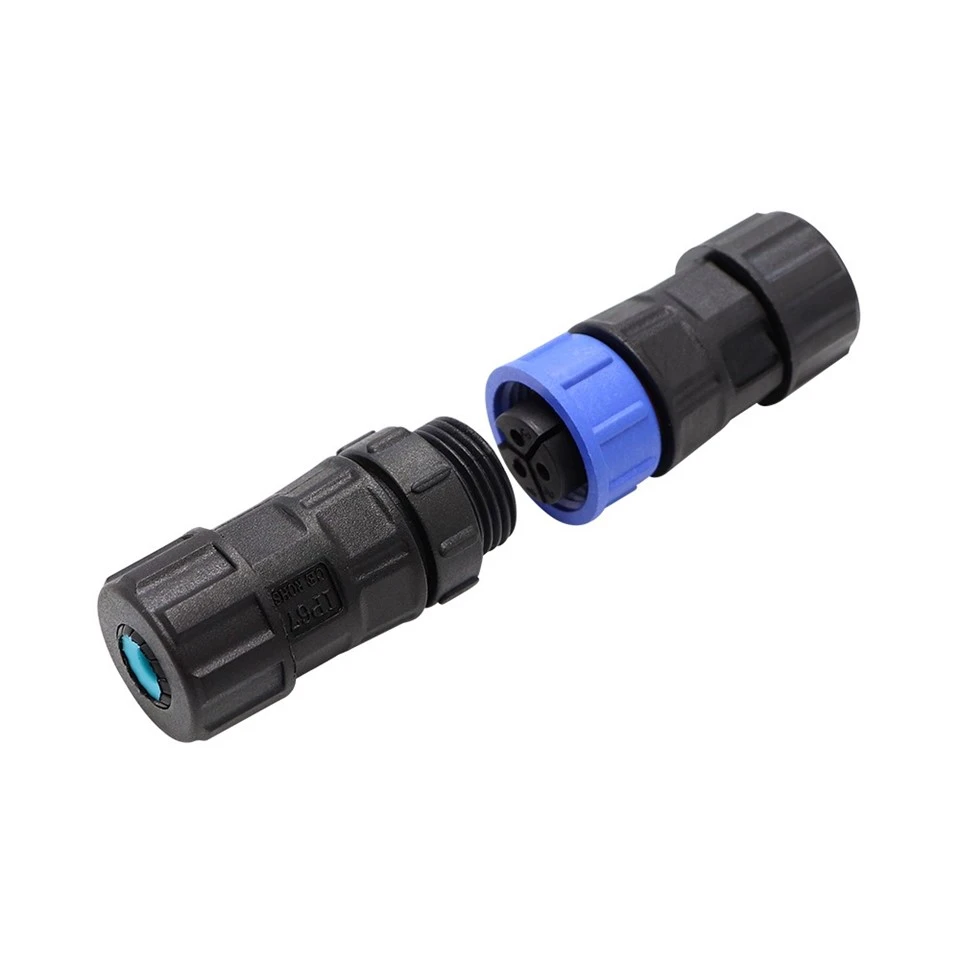

Han og hun vandtæt adapter adskilt
Dette eksploderede billede viser han- og hunadapterne fuldstændig adskilt, hvilket afslører den indvendige tætningsarkitektur. De dobbelte O-ringe (en på udvendig gevindrod, en inde i hungevindet) er tydeligt synlige – det er de primære elementer, der opnår IP68 nedsænkningsbeskyttelse. Den gevindskårne koblingsmøtrik, kabelforskruningen og den indvendige trækaflastningsklemme er alle vist separat. Der kræves ikke specialværktøj til genmontering – standardmoment (0,8–1,2 Nm) på pakningen sikrer korrekt tætningskompression. Dette billede hjælper vedligeholdelsespersonalet med at forstå tætningsstakken og den korrekte samlingsrækkefølge.
