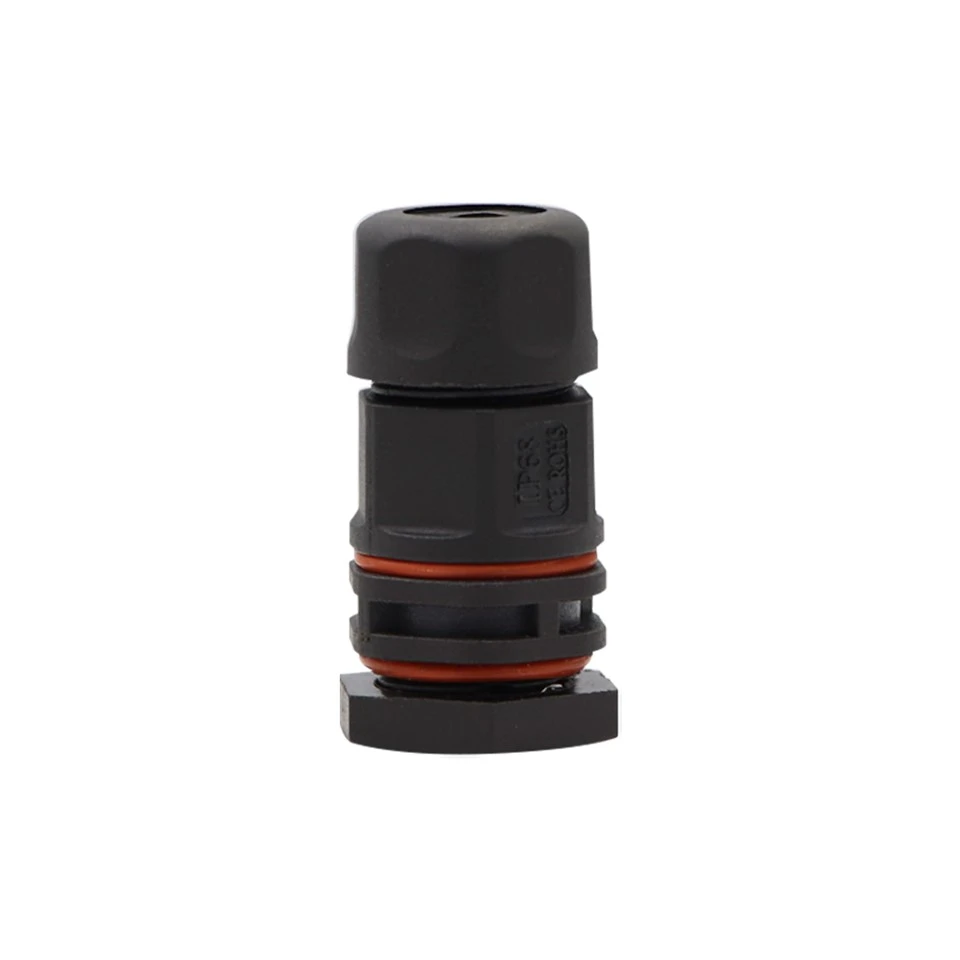

M16 3 Kernepanelmonteret gevindvandtæt stik IP67

M16 3-kernepanelmonteret gevindkonnektor er en højstrømsskottgrænseflade til industriel strømfordeling, motorstyringer og kraftigt udendørsudstyr – klassificeret 20A/250V AC, den højeste i M16-serien. M16×1.0 gevind giver sikker låsning under vibrationer. Elektrisk ydeevne: kontaktmodstand Mindre end eller lig med 10mΩ, isolering Større end eller lig med 500MΩ ved DC 500V, dielektrisk modstå 1,5kV AC, stabil efter 1.500 parringscyklusser. IP67-tætning med forniklede messingstifter og PVC-hus sikrer drift fra –20 grader til +85 grader. Monteres gennem en paneludskæring med gevindbøsning og tætningsskive – ingen kabelgennemføring, hvilket reducerer fugtindtrængning. Parallelt kredsløb understøtter fleksible ledninger. Tilpassede konfigurationer tilgængelige for OEM-projekter.

Send forespørgsel

Dongguan Hejiaxin Technology Co., Ltd. er en af de førende producenter og leverandører af m16 3 kernepanelmonteret gevindvandtæt stik ip67 i Kina. Du er velkommen til at engros varige produkter fremstillet i Kina her og få prisliste fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og konkurrencedygtig pris.

Tekniske specifikationer

Parameter	Specifikation
Spændingsværdi	AC250V
Nuværende R ating	Mindre end eller lig med 20A
Tider af stik	1500
Max kabel OD	Mindre end eller lig med 8,0 mm
Kredsløbsstruktur	Parallel
Kontakt modstand	10mΩ
Isoleringsstruktur	500MΩatDC500V
Spændingsudholdenhed ved stuetemperatur	1,5 KV
Temperaturvurdering	-20 grader ~+85 grader
Vandtæt niveau	IP67

Materiale specifikationer

Parameter	Specifikation
Trådmateriale	PVC, gummi
Jack materiale	PVC
Pin materiale	Nikkel-belagt messing
Tætningsring	Gummi

Produktteknisk tegning

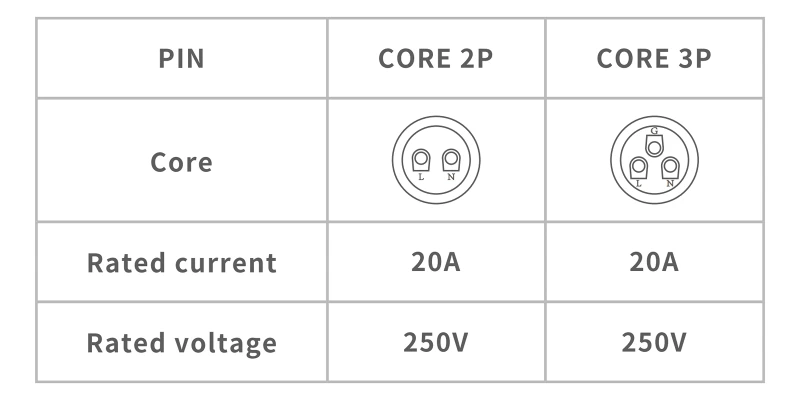

Core Configuration Diagram

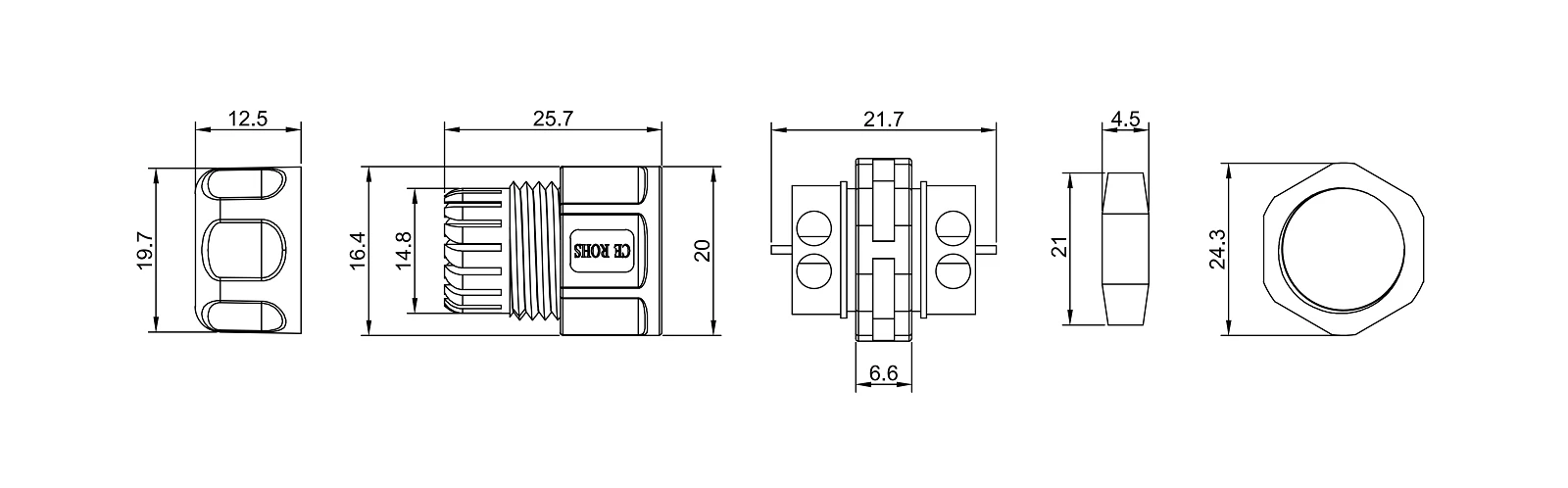

Dimensional Drawing

Måltegningen giver vigtige mekaniske data pr. vedhæftet CAD-udtræk. Han-panelmonteret stik: samlet længde 24,3 mm (med møtrik), matchende gevindlængde 12,5 mm, koblingsmøtrik bredde 25,7 mm på tværs af flade. Hunbeholder: passende gevinddybde 14,8 mm, tætningskompressionszone 6,6 mm. Begge bruger M16×1.0 gevind. Kernekonfigurationsdiagrammet angiver for denne 3-benede version: 20A/250V (2-benet også 20A/250V). Brugerdefinerede stiftkonfigurationer og mekaniske dimensioner er tilgængelige – vi kan skræddersy huslængde, gevindprofil, møtrikstørrelse og kontaktarrangement for at matche dine specifikke paneltykkelse og kabelkrav. Tolerancer pr. ISO 2768‑m. PDF/DWG tilgængelig for CAD-integration.

Produktdetaljer

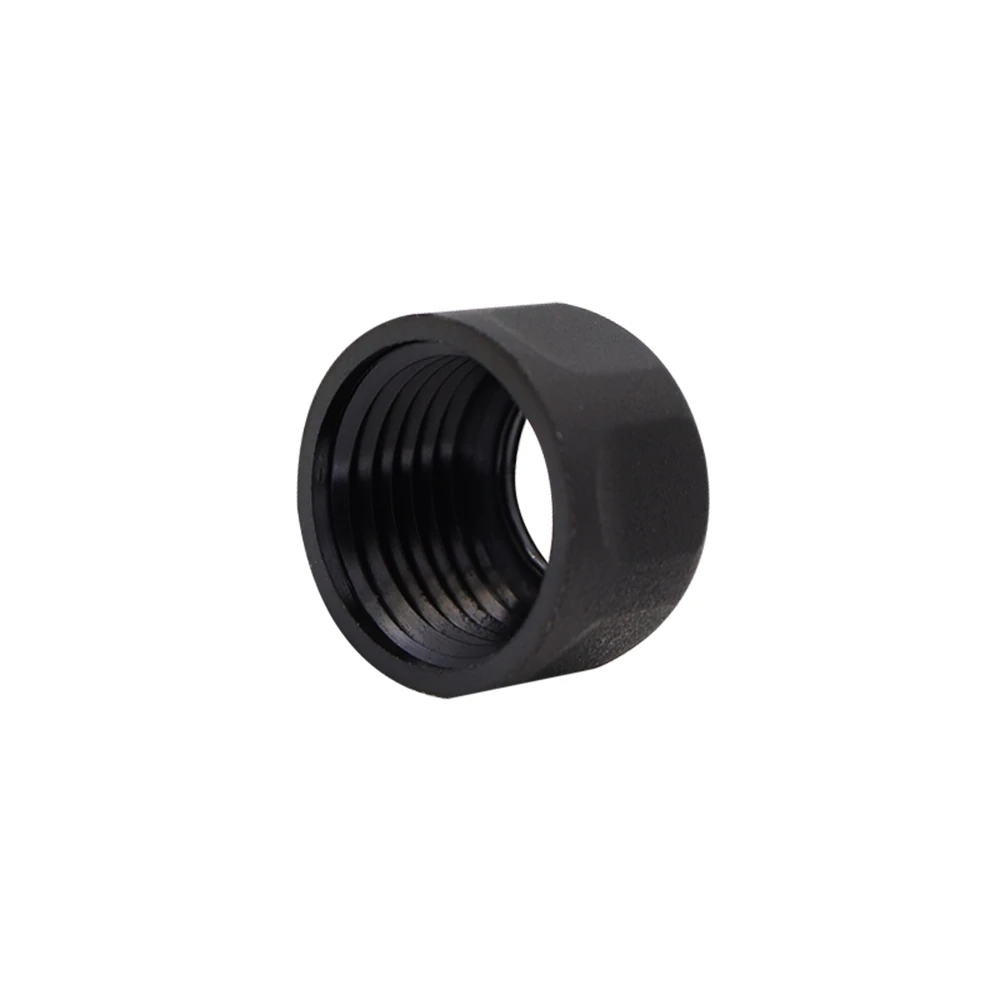

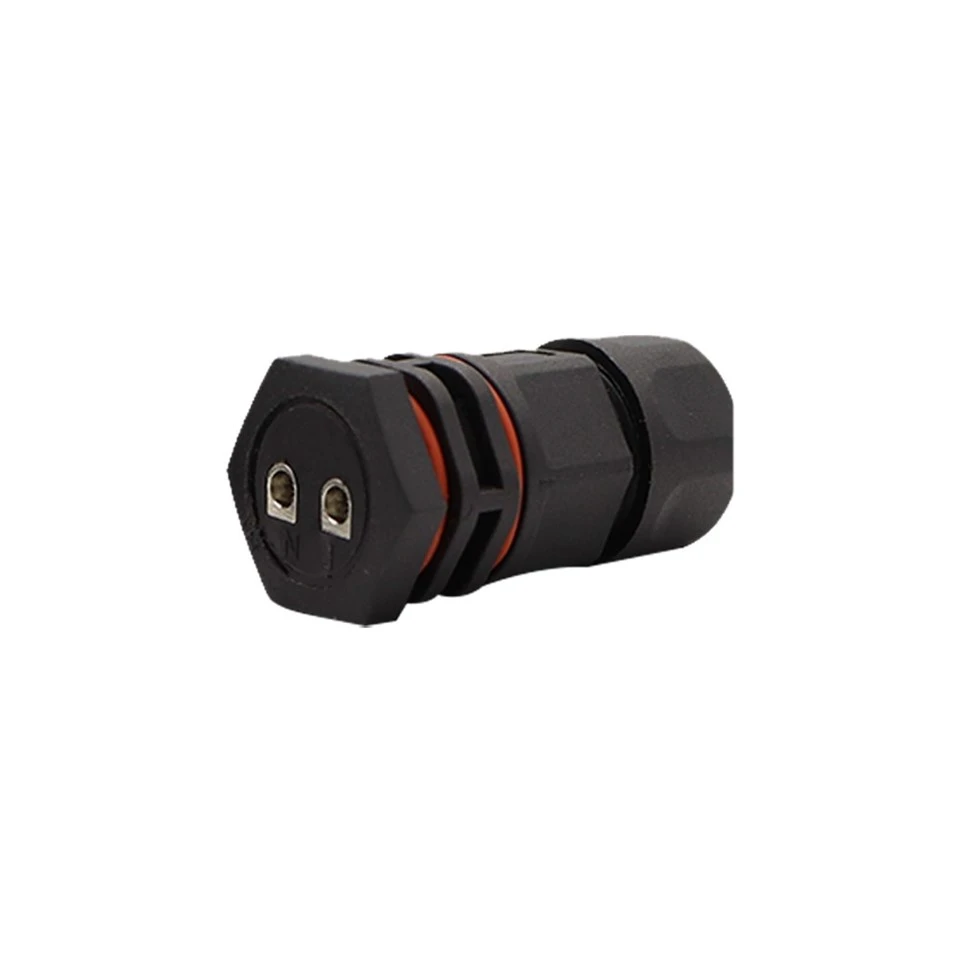

Cirkulær forbindelsesring

Dette billede viser tilbehøret til den cirkulære forbindelsesring. Ringen giver ekstra mekanisk støtte og justering under sammenkobling, hvilket sikrer korrekt indgreb af M16×1.0 gevind. Den sorte PVC-finish matcher konnektorhuset for et ensartet udseende og korrosionsbestandighed.

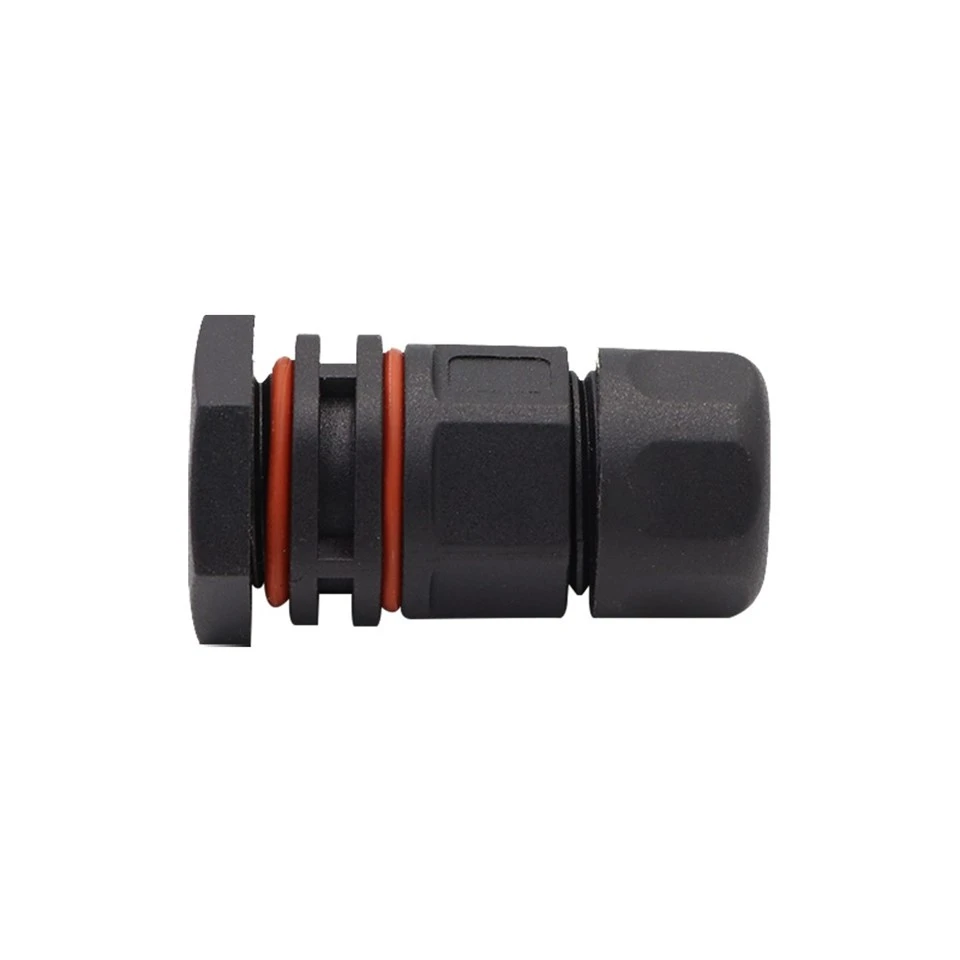

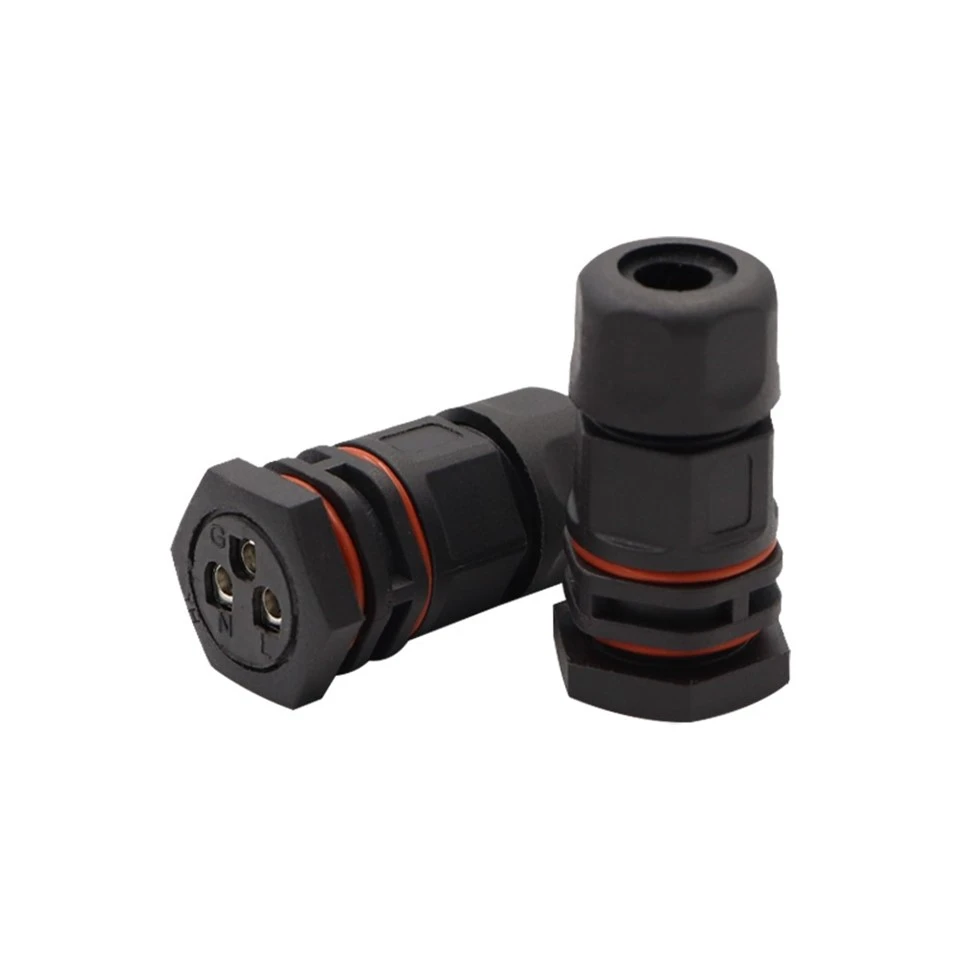

Gevindgrænseflade (sort PVC)

Dette billede viser den gevindforsynede parringsgrænseflade med sort PVC-hus. M16×1.0 udvendigt gevind og den indvendige gevindprofil er tydeligt synlige. Det sorte PVC-materiale giver robust isolering og korrosionsbestandighed til industrielle miljøer.
