M12 2 bengevind vandtæt stik IP67
Dongguan Hejiaxin Technology Co., Ltd. er en af de førende producenter og leverandører af m12 2 vandtæt stik med stift gevind ip67 i Kina. Du er velkommen til at engros varige produkter fremstillet i Kina her og få prisliste fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og konkurrencedygtig pris.
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Spændingsværdi |
AC250V |
|
Nuværende R ating |
Mindre end eller lig med 6A |
|
Tider af stik |
1500 |
|
Max kabel OD |
Mindre end eller lig med 6,0 mm |
|
Kredsløbsstruktur |
Parallel |
|
Kontakt modstand |
10mΩ |
|
Isoleringsstruktur |
500MΩ ved 500V DC |
|
Spændingsudholdenhed ved stuetemperatur |
1,5 KV |
|
Temperaturvurdering |
-20 grader ~+85 grader |
|
Vandtæt niveau |
IP67 |
Materiale specifikationer
|
Parameter |
Specifikation |
|
tråd materiale |
PVC, gummi |
|
Jack materiale |
PVC |
|
Pin materiale |
Nikkel-belagt messing |
|
Tætningsring |
Gummi |
Produktteknisk tegning
Måltegningen giver vigtige mekaniske data pr. vedhæftet CAD-udtræk. Hanprop samlet længde 47,1 mm, matchende gevindlængde 13,6 mm, gevind på panelsiden 14,6 mm; kabelindføring accepterer op til 6,0 mm OD. Hun-beholder samlet længde 45,6 mm, matchende frontgevinddybde 12,0 mm, monteringsside 8,6 mm – bemærk asymmetrien mellem han- og hunindgrebslængder. Alle gevind M12×1,0; tolerancer pr. ISO 2768‑m. Polariserende nøgleposition markeret for korrekt orientering. PDF/DWG tilgængelig for CAD-integration. Bekræft gevindoverlapning og tætningskompression ved beregning af panelfrigang.
Produktdetaljer

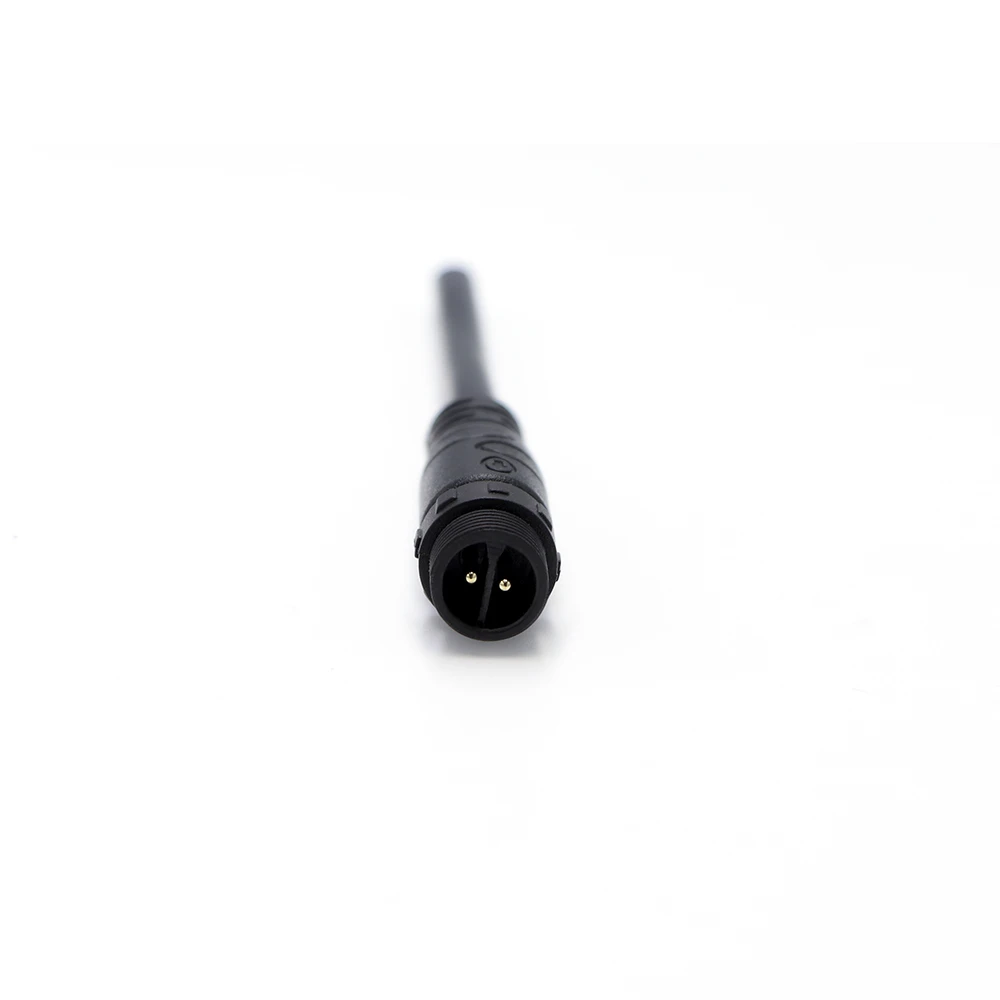

2-benet 6A hanstik set forfra
Denne visning forfra viser hanstikket med to nikkelbelagte messingkontakter vurderet til 6A pr. ben, arrangeret i standard M12 cirkulært mønster (1,0 mm diameter stifter). Det sorte PVC-støbte hus giver robust isolering og mekanisk beskyttelse. Den integrerede polariserende nøgle er synlig ved klokken 12-positionen, hvilket sikrer korrekt parringsorientering. Tætnings O-ringen er ikke blotlagt på denne flade – den sidder bag gevindroden. Det flade design tillader nem rengøring af snavs før tilslutning. Brug dette billede til at inspicere stiftens rethed, pletteringsintegritet og husets overfladekvalitet.

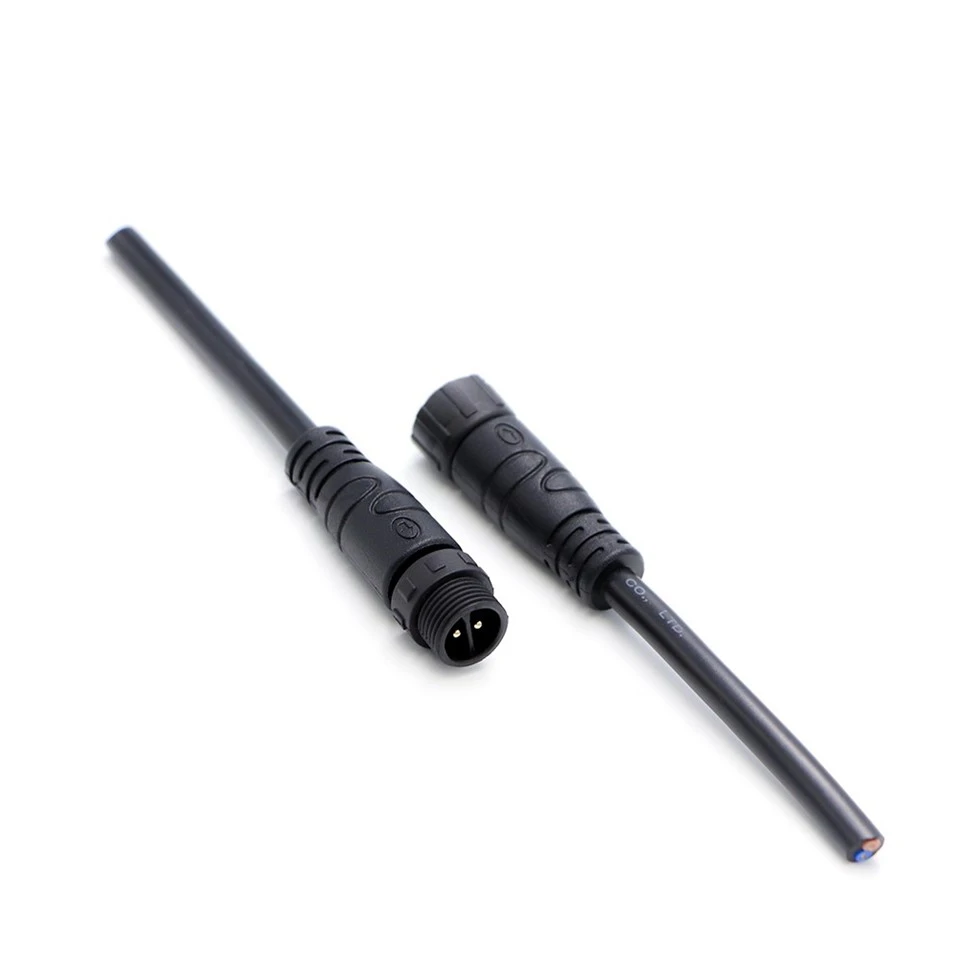

2 – Han og hun er adskilt i 45 graders vinkel
Denne vinklede visning viser hanstikket (venstre) og hunstikket (højre) adskilt i ca. 45 grader, hvilket giver klar synlighed af både M12×1.0 metalgevind – udvendigt hanstik og indvendigt hun, begge forniklet messing. Tætnings-O-ringen er synlig på udvendig gevindrod. Vinklen afslører også den polariserende nøgle på hannen og den tilsvarende spalte på hunnen. Der anvendes ingen plastiktråde; alle bærende overflader er metalliske for at bevare drejningsmomentet over gentagne cyklusser. Dette billede hjælper med at inspicere gevindtilstand, tætningsposition og nøglejustering før samling.
