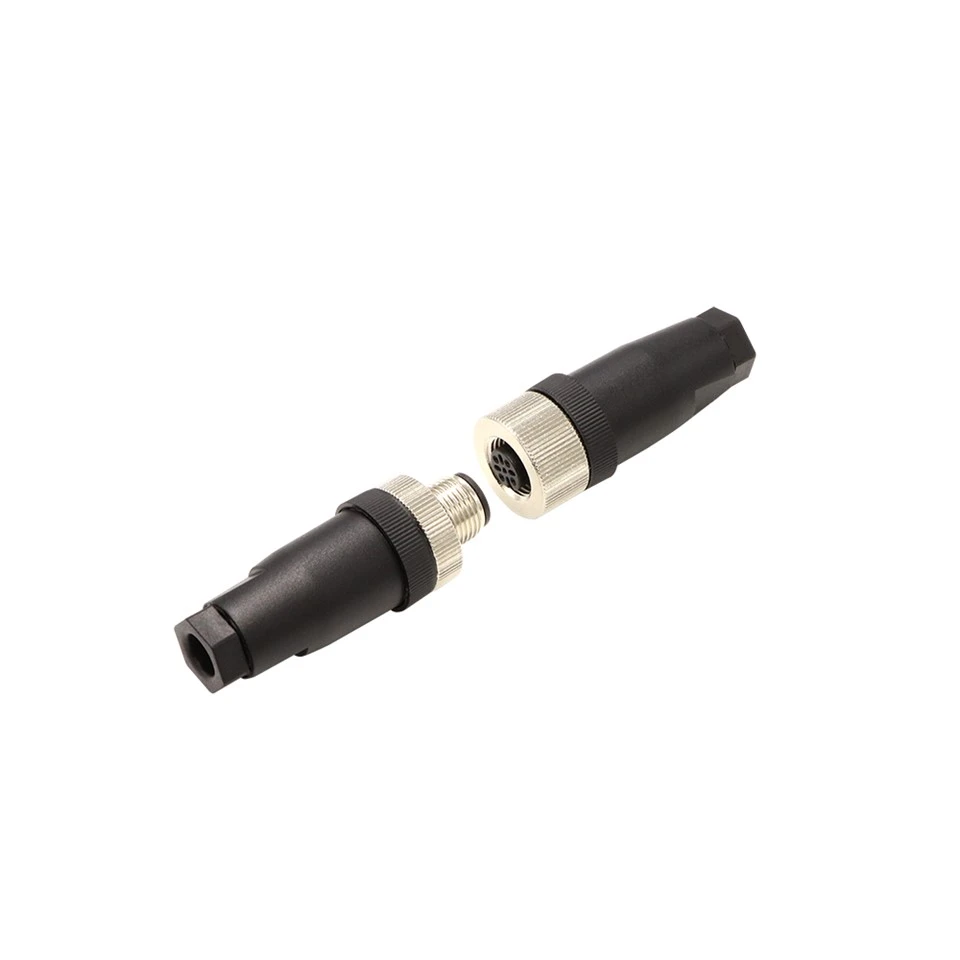

M12 8 Pin Heavy Duty vandtæt stik IP67
Dongguan Hejiaxin Technology Co., Ltd. er en af de førende producenter og leverandører af m12 8 pin heavy duty vandtæt stik ip67 i Kina. Du er velkommen til at engros varige produkter fremstillet i Kina her og få prisliste fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og konkurrencedygtig pris.
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Spændingsværdi |
AC250V |
|
Nuværende R ating |
Mindre end eller lig med 6A |
|
Tider af stik |
1500 |
|
Max kabel OD |
Mindre end eller lig med 6,0 mm |
|
Kredsløbsstruktur |
Parallel |
|
Kontakt modstand |
10mΩ |
|
Isoleringsstruktur |
500MΩ ved 500V DC |
|
Spændingsudholdenhed ved stuetemperatur |
1,5 KV |
|
Temperaturvurdering |
-20 grader ~+85 grader |
|
Vandtæt niveau |
IP67 |
Materiale specifikationer
|
Parameter |
Specifikation |
|
tråd materiale |
PVC, gummi |
|
Jack materiale |
PVC |
|
Pin materiale |
Nikkel-belagt messing |
|
Tætningsring |
Gummi |
Produktteknisk tegning
Måltegningen giver vigtige mekaniske data pr. vedhæftet CAD-udtræk. Hanstik samlet længde 56,0 mm, med tilhørende gevindlængde 10,0 mm og et kabelindgangsgevind PG7 (metrisk ledningsgevind) på 20,0 mm længde. Hun-stik samlet længde 51,0 mm, med identiske gevindspecifikationer: ende 10,0 mm, og PG7-kabelindgang 20,0 mm. Begge bruger M12×1.0 matchende gevind og PG7 til kabelforskruning. Tolerancer pr. ISO 2768‑m. Polariserende nøgleposition markeret for korrekt orientering. PDF/DWG tilgængelig for CAD-integration. Bekræft gevindindgreb og kompatibilitet med kabelforskruninger før samling.
Produktdetaljer

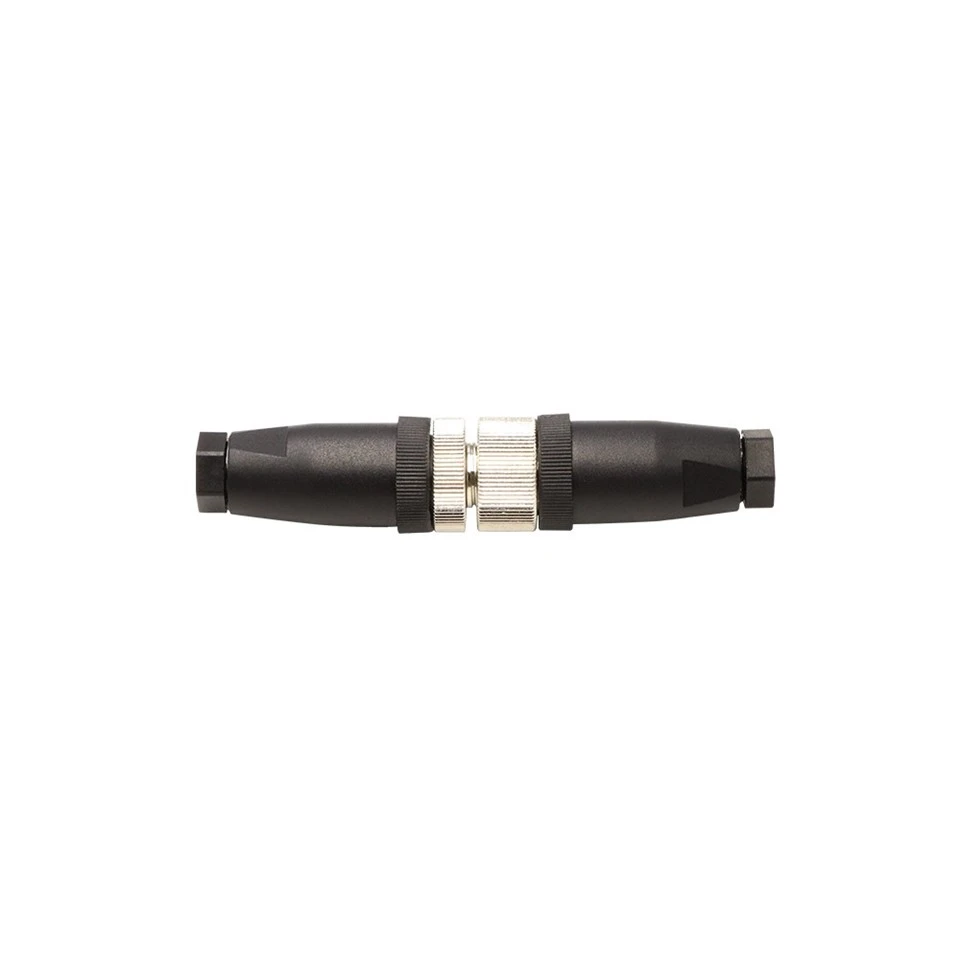

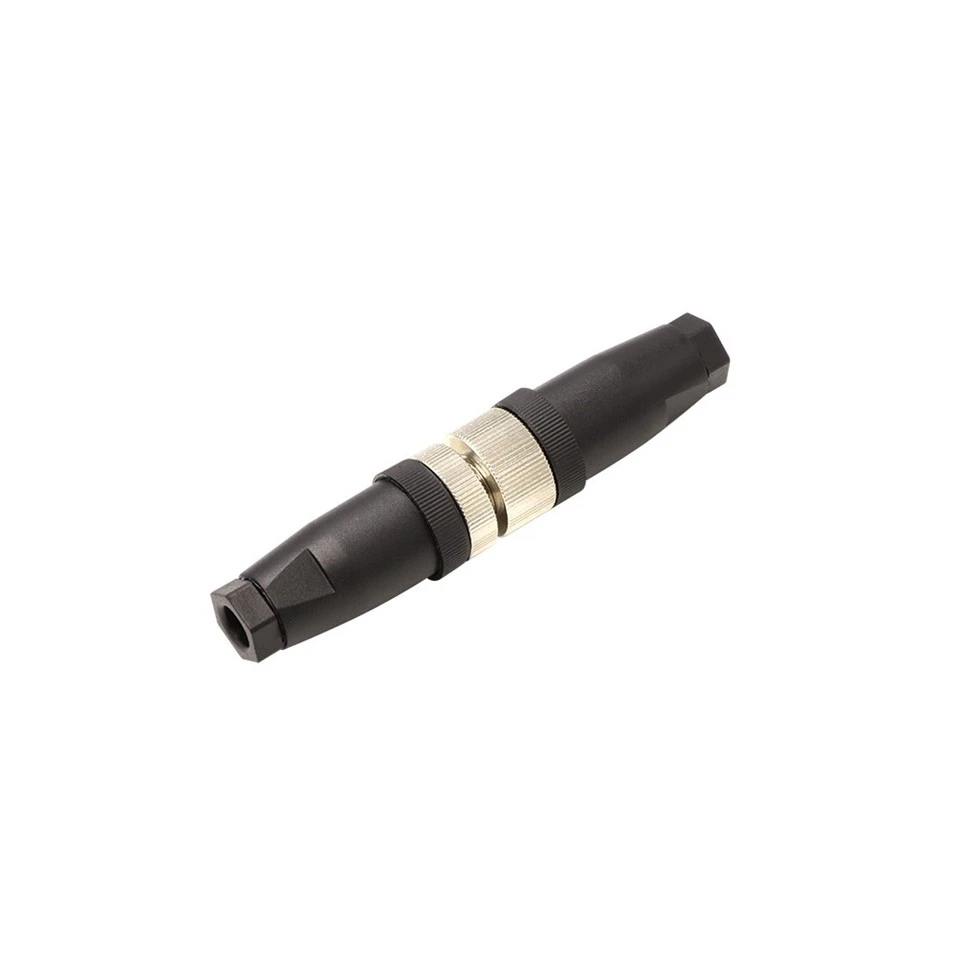

2-benet han og hun parret
Dette billede viser en 2-benet variant (bendiameter 1,0 mm) af M12-serien, med han- og hunstik helt sammenkoblet. Metal-til-metal-gevindindgrebet af M12×1.0-koblingsmøtrikken er tydeligt synligt uden mellemrum ved samlingen – hvilket sikrer mekanisk stivhed og kontinuerlig EMI-afskærmning. Begge huse er af sort PVC, men grænsefladen blotlægger de forniklede messinggevind og de to centrale kontakter. Tætnings O-ringen komprimeres ensartet. Dette billede bekræfter korrekt pasform og finish, nyttigt til kvalitetsbekræftelse før feltimplementering.
3-benet hanstik (metalgrænseflade)
Dette billede forfra viser et 3-benet hanstik (stifter med 1,0 mm diameter) fra den samme M12-familie. De tre forniklede messingkontakter er arrangeret i det trekantede standardmønster med polarisationsnøglen i klokken 12-positionen. M12×1.0 udvendigt gevind og den forsænkede O-ring bag gevindroden er tydeligt synlige. Det sorte PVC-hus giver robust isolering. Dette billede tjener som reference til inspektion af stiftens tilstand, pletteringskvalitet og gevindintegritet før sammenkobling. Velegnet til applikationer, der kræver tre uafhængige signaler eller en blandet effekt/signal-konfiguration.
